簡要說明
  圓形逆流式冷卻塔采用逆流式氣熱交換技術實現降溫效果。冷卻塔采用防腐設計，無易損件，返修率極低，設計使用年限30年。主體采用玻璃鋼結構，塔體無易腐蝕件，鋼結構件采用國標材質，並熱鍍鋅防腐。填料采用全新的改性PVC材質製成，結構為斜折紋填料，以擴散淋水麵積，通過旋轉式霧化布水方式，實現均勻布水，增強冷卻效果。
  我公司根據近二十年的製造經驗，對本係列產品的結構設計作了局部改進，使其運行更加穩定可靠、主體耐用、裝配更方便，維修率極低。公司杜絕“粗放式”的生產管理，實行標準化生產，產品高度機械化作業。產品廣泛應用與石油、化工、冶煉、橡膠、食品、空調、注塑、製藥、釀造等行業的循環水冷卻工藝當中。

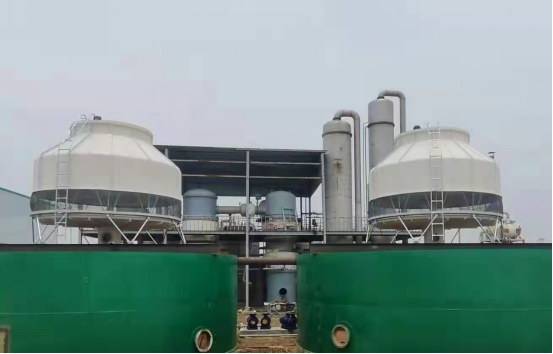

圓形逆流式玻璃鋼冷卻塔

型號	流量	外形尺寸		風機直徑	電動功率	淨重	運行重	噪音	配管規格
	（m3/h）	直徑	高度	（mm）	（kw）	DRY	WET	db（A）	進水	出水	滿水	排汙	浮球	快補
DS-100T	78.1	2700	2400	1450	2.2	450	1650	64.5	125	125	25	25	20
DS-125T	97.5	2700	2400	1450	2.2	540	1740	65.5	125	125	25	25	20
DS-150T	117	3000	2550	1450	4	580	1780	66	150	150	25	25	20
DS-175T	136.8	3300	2750	1750	4	760	1860	66	150	150	25	25	20
DS-200T	156.2	3300	2750	1750	4	780	1880	66	150	150	25	25	20	25

  冷卻塔結構構成

名稱	說明
鋼結構件	本係列冷卻塔采用防腐設計，內部鋼結構大量采用鍍鋅件，使內部結構無腐蝕件，設備壽命大大延長。省去了必要的維修費用，直接降低企業成本。塔內鋼件部分為電機支架、填料托架、中心管等，其防腐問題是整塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均采用熱鍍鋅進行防腐處理。
玻璃鋼外殼	采用玻璃鋼殼體，整體厚度為5mm，阻燃氧指數≥40。采用全自動噴射設備一次性製作成型，產品關澤靚麗，含膠量大。取締了手工製作厚度不均勻，密度不均勻龜裂的缺點。材料采用191#防腐樹脂和山東玻纖集團生產的纖維布、纖維氈加工製作。
防水電機	采用防水、防潮、耐腐蝕的專用Y係列戶外型冷卻塔電機，密封性好，廣泛適用於各種條件下的冷卻塔環境。絕緣等級為F級，防護等級達到IP55，電機工作電壓為380V，額定頻率為50Hz。
冷卻風機	為清華大學工程力學係設計的機翼型軸流風機，葉片為鋁合金材質，葉片采用可調式輪轂，可根據需求條件角度。氣動力合理、效率高、風量大、噪聲低、耐腐蝕。設計使用壽命15年。
配水係統	采用旋轉布水器分布配水，配水係統具有防堵塞性能。轉頭采用鋁合金材質一次性製作而成，耐溫達到120℃。工作壓力，0.03-0.08mpa之間（即3-8米的揚程），此形式布水均勻，散熱效率高。灑水管材質PVC
布水轉頭	采用管式配水係統，配水係統具有的防堵塞性能。
散熱填料	填料是冷卻塔重要的部分，它的效率高低，取決於冷卻水與空氣在填料中充分接觸的程度。我公司采用多波紋填料，對水的再分配能力大、阻力小，熱力性能好。使空氣能迅速帶走水中的熱量，獨特的填料流道，使水流在填料表麵能形成大麵積的流動水膜，延長了水在填料裏的冷卻時間，提高了水冷卻效果。材質為改性PVC全新材料，耐溫達到65℃。此產品性能符合能源部NDGJ88-89“冷卻塔塑料淋水填料技術規定”。
管徑	進水管徑、出水管徑、自動補水球閥、溢流口
塔外爬梯	冷卻塔安裝有爬梯，便於日常檢查、維修。

電動機相關參數介紹 電動機絕緣等級

絕緣的溫度等級	A級	E級	B級	F級	H級
允許溫度（℃）	105	120	130	155	180
繞組溫升限值（K）	60	75	80	100	125
性能參考溫度（℃）	80	95	100	120	145

電動機防護等級達到IP55
  IP（INGRESS PROTECTION）防護等級係統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。將電器依其防塵防濕氣之特性加以分級。IP防護等級是由兩個數字所組成，第1個數字表示燈具離塵、防止外物侵入的等級，第2個數字表示燈具防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。第1個數字的含義：0：無防護，沒有專門的防護1：防護大於50mm的固體，能防止直徑大於50mm的固體異物進入殼內。能防止人體的某一大麵積部分（如手）偶然或意外地觸及殼內帶電或運動部分，但不能防止有意識地接近這些部分2：防護大於12mm的固體，能防止直徑大於12mm的固體異物進入殼內。能防止手指觸及殼內帶電或運動部分①3：防護大於2.5mm的固體，能防止直徑大於2.5mm的固體異物進入殼內。能防止厚度或直徑大於2.5mm的工具、金屬線等觸及殼內帶電或運動部分①②4：防護大於1mm的固體，能防止直徑大於1mm的固體異物進入殼內。能防止直徑或厚度大於1mm的導線或片條觸及殼內帶電或運轉部分①②5：防塵，能防止灰塵進入達到影響產品正常運行的程度，完全防止觸及殼內帶電或運動部分。6：塵密，能完全防止灰塵進入殼內，完全防止觸及殼內帶電或運動部分第2個數字的含義：0：無防護，沒有專門的防護1：防滴，垂直的滴水應不能直接進入電機內部2：15o防滴，與鉛垂線成15o角範圍內的滴水，應不能直接進入電機內部3：防淋水，與鉛垂線成60O角範圍內的淋水，應不能直接進入電機內部4：防濺，任何方向的濺水對電機應無有害的影響5：防噴水，任何方向的噴水對電機應無有害的影響6：防海浪或強加噴水，猛烈的海浪或強力的噴水對電機應無有害影響7：浸水，電機在規定的壓力和時間下浸在水中，其進水量應無有害影響8：潛水，電機在規定的壓力下長時間浸在水中，其進水量應無有害影響電機應用中常用的防護等級有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
